nsg21Пару лет назад я посетил один морской музей и из стенда временной экспозиции я узнал следующее.
В конце позапрошлого и начале прошлого веков жил в Японии испанский моряк и художник Карлос Иниго (Carlos Íñigo). Кроме зарисовок и фотографий японского быта, Карлос также рисовал и фотографировал боевые корабли молодой быстро развивающейся империи.

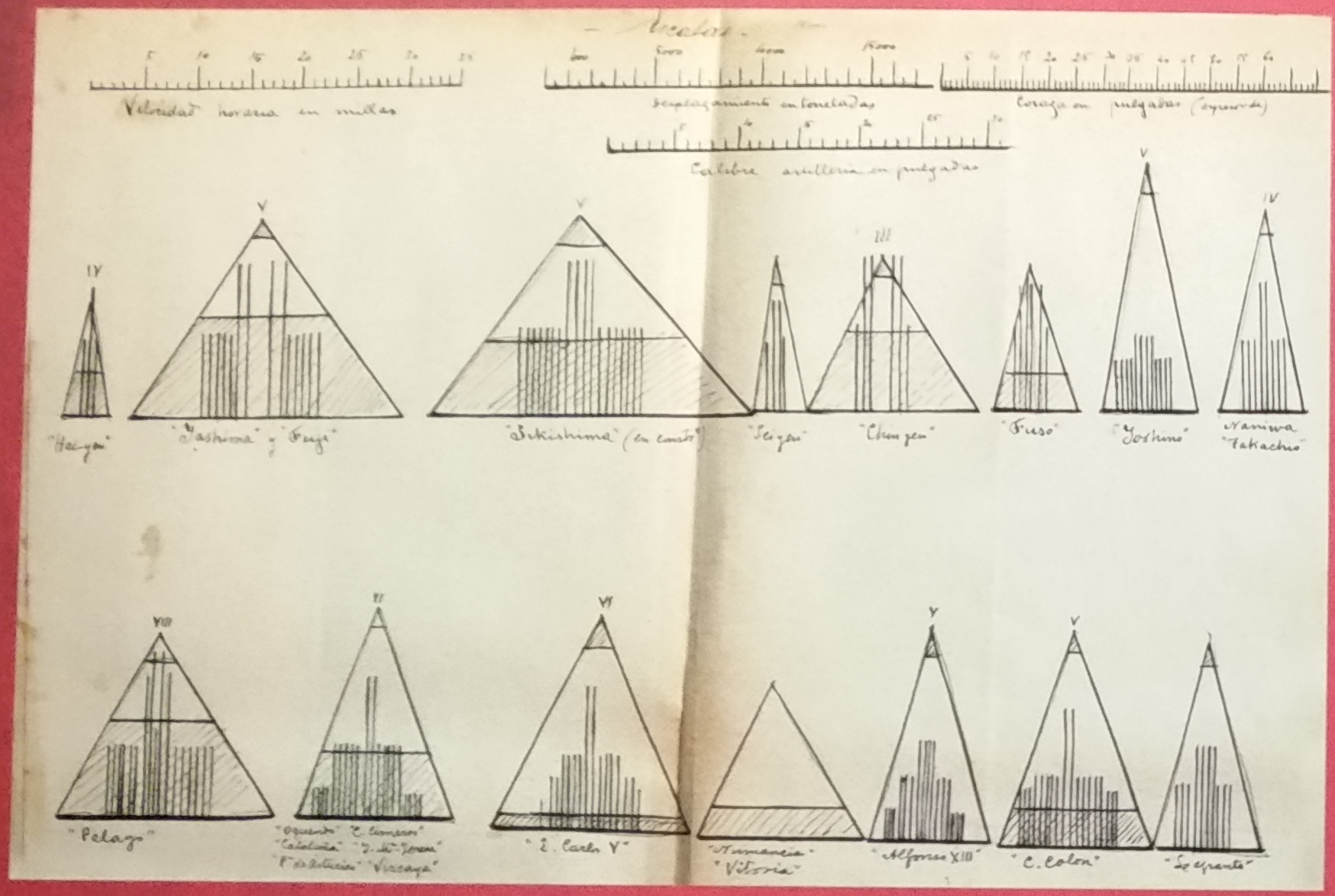

Чтобы хоть как-то сравнивать их друг с другом и с современными кораблями других империй, Карлос разработал систему визуального представления различных характеристик кораблей. Две картинки со стенда дают некоторое представление о ней:
Делал он также и более традиционные зарисовки кораблей:
На экспозиции было больше одного стенда об этом, но я понадеялся на то что содержимое стендов будет в буклете. Оказалось я надеялся зря. (Заметка на будущее: не лениться фотографировать то что хоть как-то привлекло внимание.) Кажется, про условные обозначения был только один стенд, и его я как раз сфотографировал.
Тема графического отображения информации мне интересна и я попытался найти что-нибудь об этой системе в интернете. Всё что знает интернет про Карлоса, это вот эта статья на испанском:
https://es.wikipedia.org/wiki/Carlos_%C3%8D%C3%B1igo_y_Gorostiza
О системе условных обозначений Карлоса Иниго инетернет не знает ничего.
Если чего-то нет в интернете, то его нет вообще. Надеюсь что теперь есть.
PS: naval_manual предложил следующую интерпретацию:
В конце позапрошлого и начале прошлого веков жил в Японии испанский моряк и художник Карлос Иниго (Carlos Íñigo). Кроме зарисовок и фотографий японского быта, Карлос также рисовал и фотографировал боевые корабли молодой быстро развивающейся империи.
Чтобы хоть как-то сравнивать их друг с другом и с современными кораблями других империй, Карлос разработал систему визуального представления различных характеристик кораблей. Две картинки со стенда дают некоторое представление о ней:
Делал он также и более традиционные зарисовки кораблей:
На экспозиции было больше одного стенда об этом, но я понадеялся на то что содержимое стендов будет в буклете. Оказалось я надеялся зря. (Заметка на будущее: не лениться фотографировать то что хоть как-то привлекло внимание.) Кажется, про условные обозначения был только один стенд, и его я как раз сфотографировал.
Тема графического отображения информации мне интересна и я попытался найти что-нибудь об этой системе в интернете. Всё что знает интернет про Карлоса, это вот эта статья на испанском:
https://es.wikipedia.org/wiki/Carlos_%C3%8D%C3%B1igo_y_Gorostiza
О системе условных обозначений Карлоса Иниго инетернет не знает ничего.
Если чего-то нет в интернете, то его нет вообще. Надеюсь что теперь есть.
PS: naval_manual предложил следующую интерпретацию:
- высота треугольника — скорость;
- основание — водоизмещение;
- высота "заливки" у основания — толщина поясной брони;
- высота заливки у вершины — толщина палубной брони;
- вертикальные чёрточки — пушки, высота определяется калибром.
